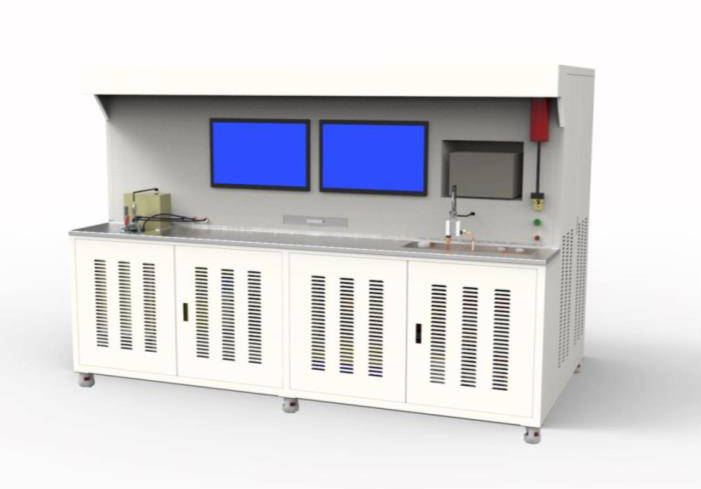

自动化测试设备--热力膨胀阀容量测试台

• 发布时间： 2018-11-22
• 阅读次数： 192

主要功能： 实验室设备，用于热力膨胀阀容量测试，包括流量-开度、过热度-开度、流量-过热度测试
技术参数：
1．工作电源  AC380V ，最大工作电流< 20A
2．测试项目：
（1）膨胀阀的制冷剂流量测试：测量准确度   0.2R，量程0-300kg/h ，满足制冷量范围的检测要求。
（2）膨胀阀的阀杆行程检测(开度)：量程：   0-6mm 可调，测量准确度 0.01mm 。
3．适用试验的膨胀阀规格型号：
（1）型式：汽车空调用 H型热力膨胀阀。
（2）名义容量范围： 0.5~3RT（1.7~10.55kW   ）。
（3）适用制冷剂： R134a。
4．试验台控制参数（名义工况）及精度:
（1）冷凝温度：tk=55℃，控温精度±   0.5℃，测温准确度  0.1℃。
（2）冷凝压力： pk=1.49  MPa（绝对压力）；压力传感器的测量量程    0~2.5 MPa，测量准确度   ±1%  测量值；
（3）蒸发温度： t0=5℃，控温精度±  0.5℃，测温准确度  0.1℃；
（4）蒸发压力： p0=0.35  MPa（绝对压力）；压力传感器的测量量程    0~1 MPa，测量准确度  ±1%测量值；
（5）进入膨胀阀液体的过冷度：  3~6℃可调，测温准确度  0.1℃；
（6）制冷剂种类： R134a ；
（7）制冷剂流量：流量计精度为  1%  测量值。（不同容量膨胀阀选择不同量程的流量计）
5．测量控制型式：
（1）系统为计算机管理，多量程控制仪表自动调节形式。
（2）系统采用自动或手动数据采集模式，在自动模式下，参数由数据采集器采集并由计算机进行处理。
6．功能介绍：
根据国内外相关标准和企业有关技术要求，开发完成热力膨胀阀容量测试台，包括流量-开度、过热度-开度、流量-过热度测试，测试指标包括：适用制冷量范围是     0.5~3RT 的汽车空调用膨胀阀的容量检测，可以在标准工况或特定工况下测量热力膨胀阀的制冷剂流量测试；采用计算机控制和机电一体化技术，人工装夹，自动控温，自动判断是否满足测试条件，数据记录处理过程自动完成。
设备特点：   测试过程全自动，测试报告自动完成，测试条件自动监控、测试过程稳定、可靠
